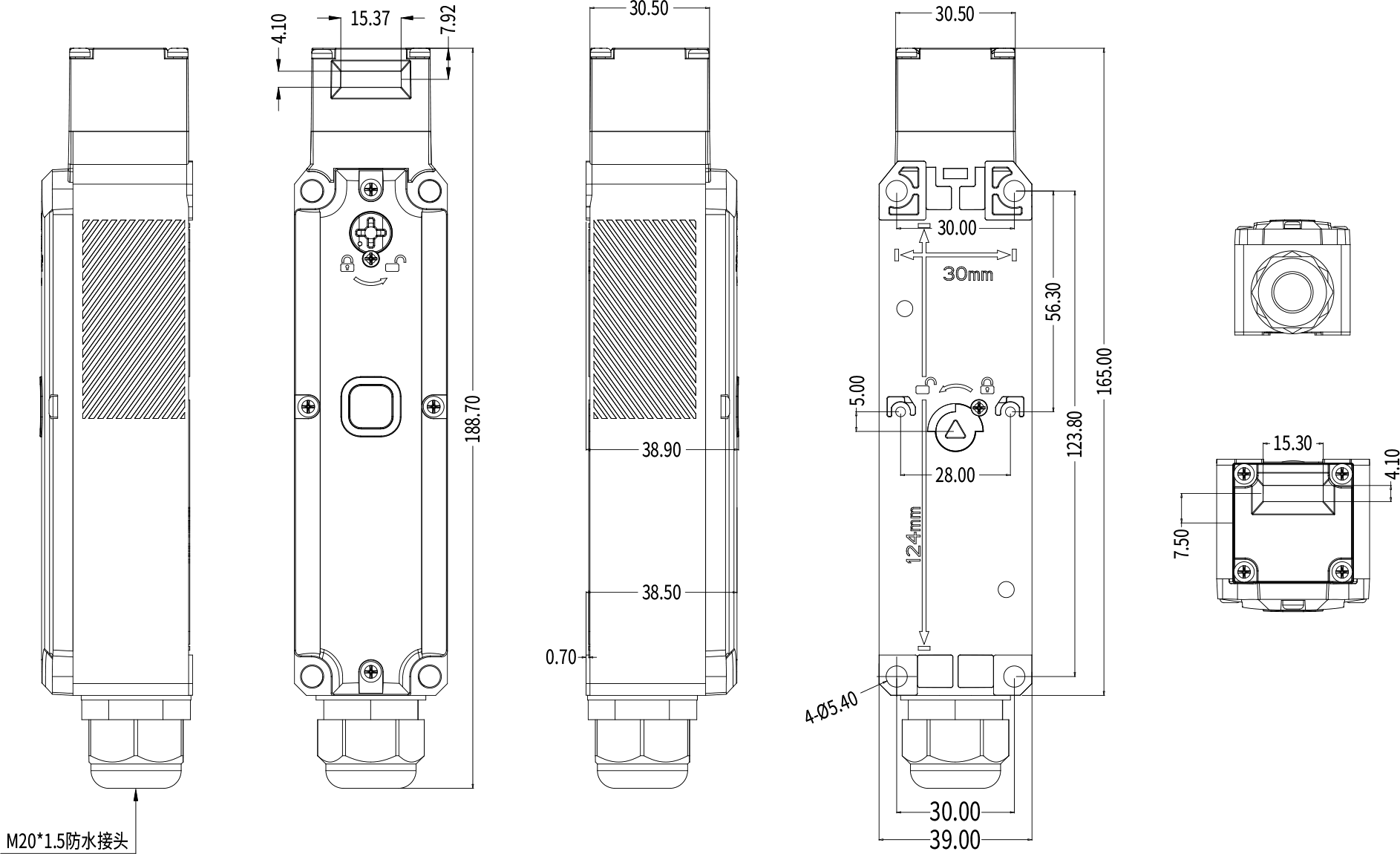

D3SL-M-D 2NC+2NC

2NC+2NC

電磁鎖定 / 機械釋放

金屬

M20*1.5

D3SL-M-J 2NC+2NC

2NC+2NC

機械鎖定 / 電磁釋放

金屬

M20*1.5

T型操作鑰匙

D3SL-M-SK1

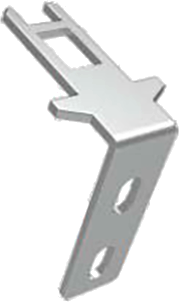

L型操作鑰匙

D3SL-M-SK2

?T型操作

鑰匙

D3SL-M-SK3

?L型操作鑰匙

D3SL-M-SK4

?平/垂直可調整型操作鑰匙

D3SL-M-SK5

?T型操作鑰匙(3mm)

D3SL-M-SK6

LED指?燈

安全等級最?可達PLd 基于ISO 13849-1

認證

萊茵TüV

標準

EN 60947-5-1、 GB/T 14048.5、 EN ISO 14119、 GB/T 18831

保護等級

IP67

材質

PA66阻燃

機械壽命

100萬次以上

電?壽命

15萬次以上（AC240V3A，電阻性負載）

使?類型

AC-15

DC-13

額定?作電壓（Ue）

DC 240V

DC 24V

額定?作電流（le）

3A

2A

電氣

接觸電阻

200mΩ以下

額定開放熱電流（Ith）

10A

額定絕緣電壓（Ui）

300V

防觸電保護等級

ClassⅡ（雙重絕緣）

脈沖耐壓（EN 60947-5-1）

2.5KV

絕緣電阻

100MΩ以上

短路保護裝置

10A，250V需?速斷型保險絲

耐振動

10~55Hz雙振幅1.5mm

耐沖擊

耐久1000m/s2

條件短路電流

100A（EN 60947-5-1）

觸點間距

2*2mm以上

動作特性

強制斷開?預?程

10mm以上

操作速度

0.1~0.5m/s

允許操作頻率

最?30次操作/分鐘

鎖定時拉拔?強度

1300N

環境

污染度（使?環境）

3（EN 60947-5-1）

使?環境溫度

-10℃~55℃（?凝結）

使?環境濕度

5~95%RH

/

D3SL-M-D 2NC+2NC

D3SL-M-J 2NC+2NC

3.請在準備位置范圍（1~3.5mm）內安裝開關和操作鑰匙

4.操作鑰匙的安裝允許誤差在操作鑰匙插入孔中心為基準±1mm范圍內。
