歡迎訪問立宏安全設備工程（上海）有限公司官方網站！

中文 | EN

當前位置：首頁 > S工業安全產品 > 安全控制器 > 安全繼電器 > SM-101 雙手安全繼電器

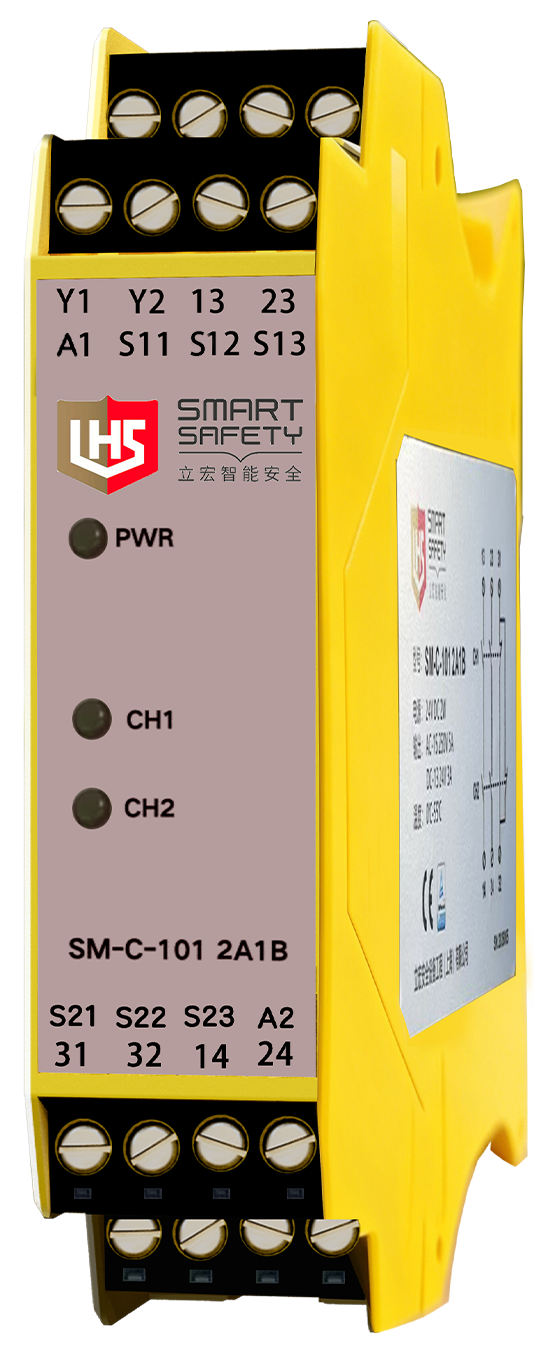

SM-101 雙手安全繼電器

·TUV認證

·ISO13849 等級PLe/Cat.4 類別

·符合 GB/T 19671 安全類標準要求

·兩個 NO(安全輸出 )，1 個 NC（輔助輸出）

·冗余，互鎖設計，內置交叉故障檢測

·自動復位

▊產品選型

產品選型	電源	安全輸出	輔助輸出
SM-C-101 2A1B	DC24V±20%	2NO	1NC
說明	SM-C-101 2A1B是安全邏輯單元，用于監視和接入雙手控制設備

▊技術參數

符合標準
安全等級	ISO 13849等級PLe/Cat.4類別
標準	GB/T 19671 ISO/EN 13849-1
電源
額定工作電壓	額定工作電壓 24V/DC
工作電壓允許誤差	-15%～15%
消耗功率	≤2W
輸入
輸入	1NC/1NO+1NC/1NO
輸入同步時間	500ms
最大輸出電阻	40歐
復位	自動復位
上電延遲時間	1S
恢復時間	500ms
響應時間( 額定電壓)	≤20ms
輸出
安全輸出	2NO
輔助輸出	1NC
額定沖擊耐受電壓	額定沖擊耐受電壓2500V
機械耐久性	107次（動作頻率7200次/小時）
B10d (AC15,Ue=250V)	Ie	5A	3A	1A
	周期	2*105	2.3*105	3.8*105
環境及物理特性
工作溫度	-5～55℃
存儲溫度	-5～85℃
安裝方式	DIN35mm導軌安裝
安裝要求	安裝于至少IP54防護等級的控制柜內
振動	10Hz～55Hz1.5mm雙振幅
額定絕緣電壓	250VAC
污染等級	2
過電壓等級	Ⅲ

▊接線端子

端子號	描述
A1、A2	電源
S11、S12、S13	輸入1（1NC,1NO）
S21、S22、S23	輸入2（1NC,1NO）
13、14、23、24	安全輸出（NC）
31、32	輔助輸出（NO）
Y1、Y2	復位

▊面板說明

狀態指示燈	描述
PWR	綠色：裝置已通電熄滅：電源故障
CH1	綠色：安全輸出通道1 已激活熄滅：安全輸出通道1 未激活
CH2	綠色：安全輸出通道2 已激活熄滅：安全輸出通道2 未激活

▊產品尺寸圖及安裝方式

產品尺寸

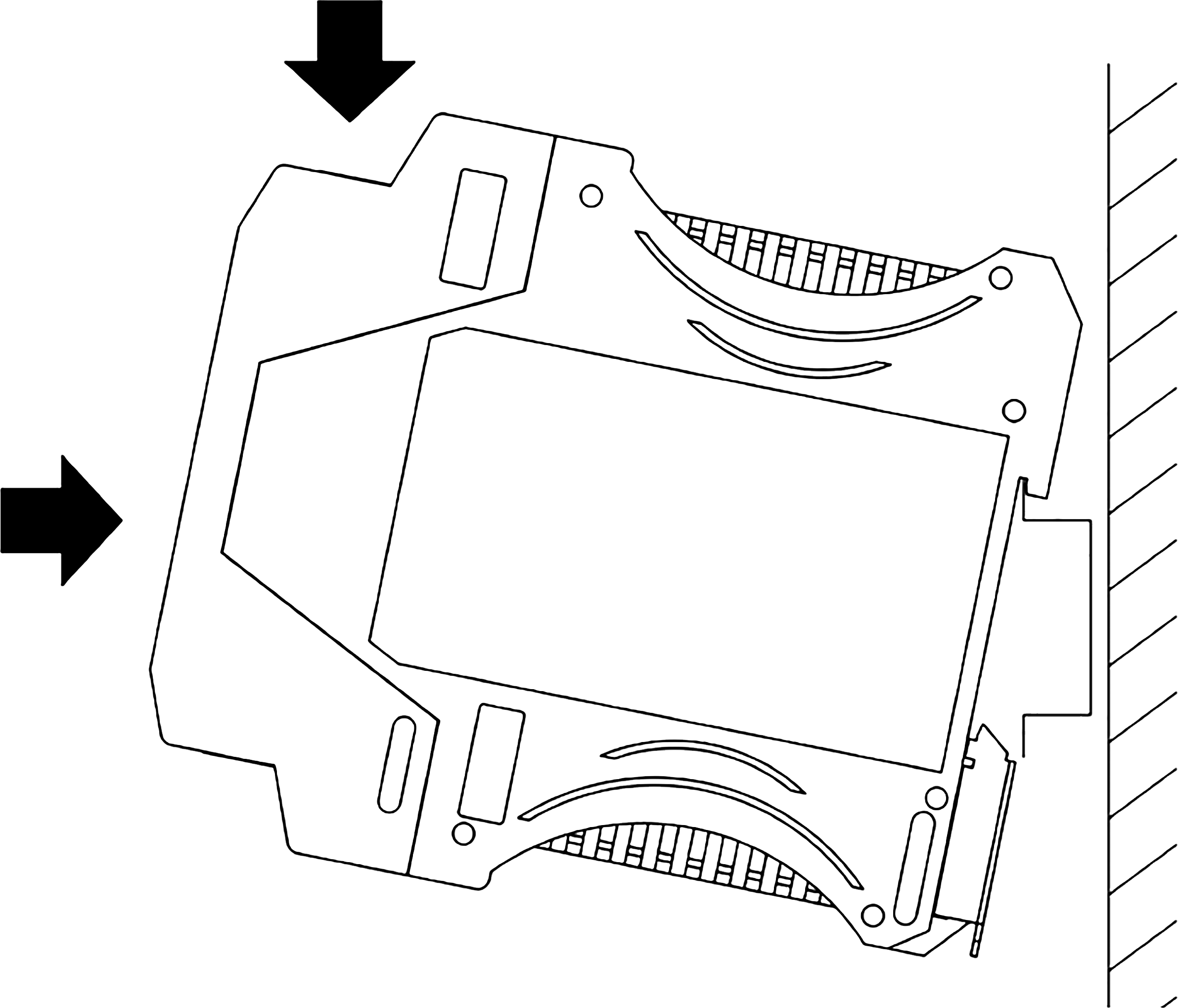

安裝方式

1.安裝在機柜中（最低額定防護等級為IP54）；

2.將SM-C-101 2A1B安全繼電器固定塑膠卡位斜卡入安裝導軌一側；

3.向?qū)к壏较虬聪翧JTH201 系列安全模塊，使得其五金活動卡扣卡緊導軌另一側。

▊內部電路方框圖

▊接線示例圖

輸入:

·輸入開關類型分別是2個1NC/1NO點動開關

·兩路輸入開關須具有同時性，時間間隔須在500ms以內。大于500ms時間間隔，輸入無效

·兩路輸入開關在500ms內按下后，需保持住。其中1個開關或2個開關處于釋放狀態，輸入失效

輸出：

·具有2個常開安全輸出和1個常閉輔助輸出

·安全輸出2NO

·輔助輸出1NC(非安全)

說明：接線示例中，S1,S2是1NO/1NC點動開關，K1、K2 是接觸器，M 是電機。需要對K1、K2 輸出監視時，將K1、K2 安全輸出常開觸點對應的常閉觸點串聯進復位電路S12-S34 中。

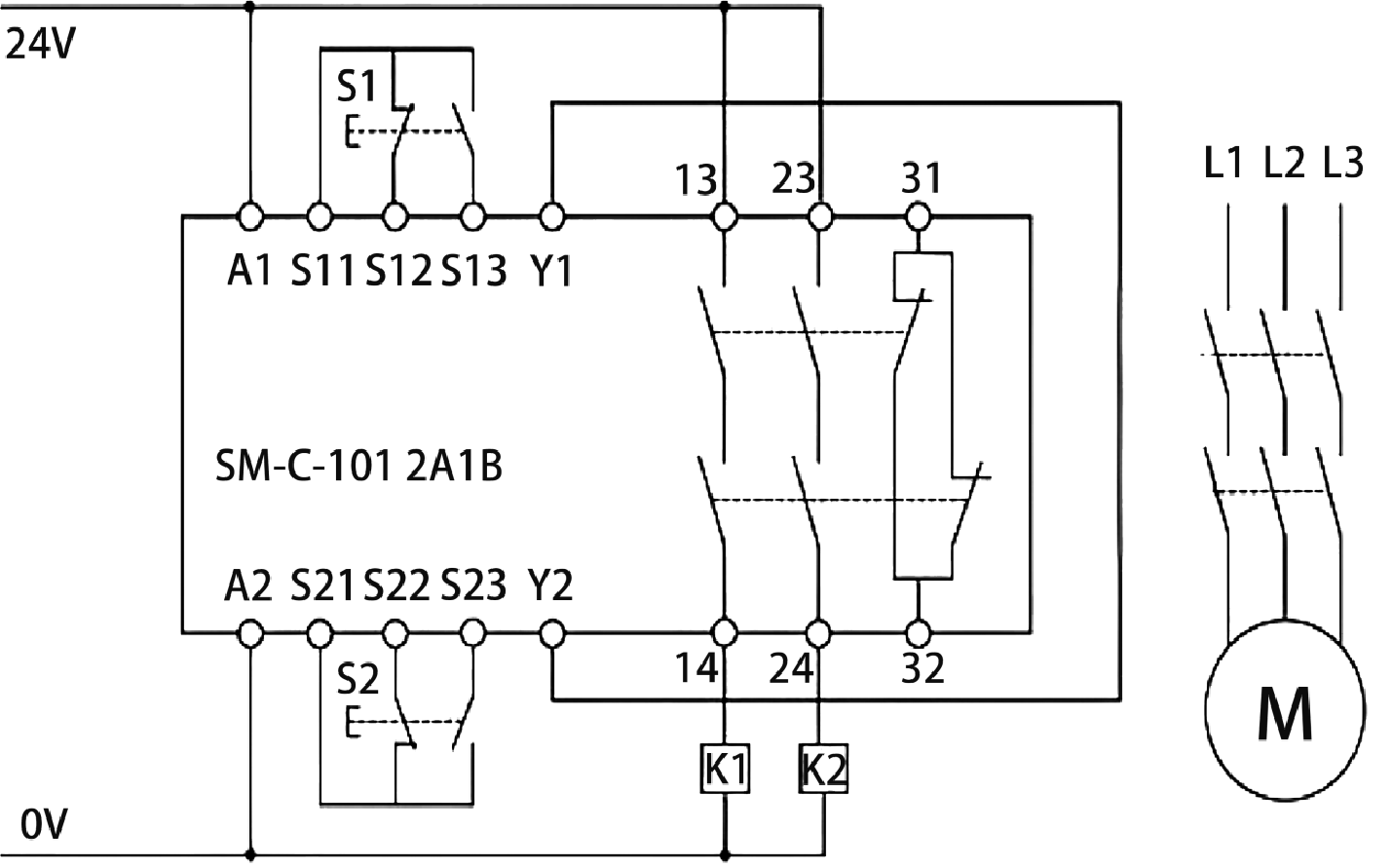

雙通道，自動復位，無輸出監視

雙通道輸入，自動復位，輸出監視
